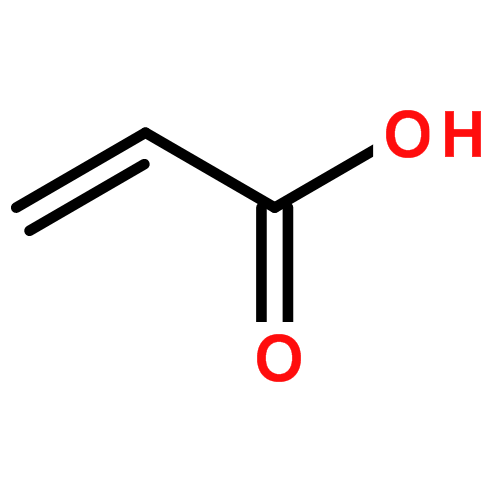

广义上丙烯酸单体包括丙烯酸、丙烯酸烷基酯、甲基丙烯酸及其酯以及它们的衍生物。丙烯酸烷基酯类单体常用的有丙烯酸甲酯（MA）、丙烯酸乙酯（EA）、丙烯酸丁酯（BA）和丙烯酸-2-乙基乙酯（EHA）等。与之共聚的单体有甲基丙烯酸酯、苯乙烯、丙烯腈、丙烯酰胺、丁二烯和醋酸乙烯等。烃配合使用的官能单体常用的有丙烯酰胺、甲基丙烯酰胺、丙烯酸（甲基丙烯酸）烃烷基酯、衣康酸、富马酸等。基本上都是由一种以上单体经过共聚生产具有各种用途的共聚产物。
|
单体名称 |
相对分子质量 |
沸 点（℃） |
相对密度(d25) |
折光率 （n25D） |
溶解度（份/100份水，25℃） |
玻璃化温度(℃) |
|
|
丙烯酸单体 |
丙烯酸（AA） |
72 |
141.6（凝固点：13） |
1.051 |
1.4185 |
∞ |
106 |
|
丙烯酸甲酯（MA） |
86 |
80.5 |
0.9574 |
1.401 |
5 |
8 |
|
|
丙烯酸乙酯（EA） |
100 |
100 |
0.917 |
1.404 |
1.5 |
-22 |
|
|
丙烯酸正丁酯（n-BA） |
128 |
147 |
0.894 |
1.416 |
0.15 |
-55 |
|
|
丙烯酸异丁酯(i-BA) |
128 |
62(6.65kPa) |
0.884 |
1.412 |
0. 2 |
-17 |
|
|
丙烯酸仲丁酯 |
128 |
131 |
0.887 |
1.4110 |
0.21 |
-6 |
|
|
丙烯酸叔丁酯 |
128 |
120 |
0.879 |
1.4080 |
0.15 |
55 |
|
|
丙烯酸正丙酯（PA） |
114 |
114 |
0.904 |
1.4100 |
1.5 |
-25 |
|
|
丙烯酸环己酯(CHA) |
154 |
75(1.46kPa) |
0.9766① |
1.460① |
|
16 |
|
|
丙烯酸月桂酯 |
240 |
129(3.8kPa) |
0.881 |
1.4332 |
0.001 |
-17 |
|
|
丙烯酸-2-乙基己酯（2-EHA） |
184 |
213 |
0.880 |
1.4332 |
0.01 |
-67 |
|
|
甲基丙烯酸类单体 |
甲基丙烯酸（MAA） |
86 |
101（凝固点：15） |
1.051 |
1.4185 |
∞ |
130 |
|
甲基丙烯酸甲酯（MMA） |
100 |
115 |
0.940 |
1.412 |
1.59 |
105 |
|
|
甲基丙烯酸乙酯 |
114 |
160 |
0.911 |
1.4115 |
0.08 |
65 |
|
|
甲基丙烯酸正丁酯（n-BMA） |
142 |
168 |
0.889 |
1.4215 |
|
27 |
|
|
甲基丙烯酸-2-乙基己酯（2-EHMA） |
198 |
101（6.65kPa） |
0.884 |
1.4398 |
0.14 |
-10 |
|
|
甲基丙烯酸异冰片酯（IBOMA） |
222 |
120 |
0.976－0.996 |
1.477 |
0.15 |
155 |
|
|
甲基丙烯酸月桂酯（LMA） |
254 |
160（0.938kPa） |
0.872 |
1.455 |
|
-65 |
|
|
乙烯基类单体 |
苯乙烯 |
104 |
145.2 |
0.901 |
1.5441 |
0.03 |
100 |
|
丙烯睛 |
53 |
77.4～79 |
0.806 |
1.3888 |
7.35 |
125 |
|
|
醋酸乙烯酯 |
86 |
72.5 |
0.9342① |
1.3952① |
2.5 |
30 |
|
|
丙烯酰胺 |
71 |
熔点：84.5 |
1.122 |
|
215 |
165 |
|
|
Veova 10 |
190 |
193～230 |
0.883～0.888 |
1.439 |
0.5 |
-3 |
|
|
Veova 9 |
184 |
185～200 |
0.870～0.900 |
|
|
68 |
|
|
功能单体 |
丙烯酸-2-羟基乙酯（HEA） |
116 |
82（655Pa |
1.138 |
1.427① |
∞ |
-15 |
|
丙烯酸-2-羟基丙酯（HPA） |
130 |
77（655Pa） |
1.057① |
1.445① |
∞ |
-7 |
|
|
甲基丙烯酸-2-羟基乙酯（2-HEMA） |
130 |
95（1.33kPa） |
1.077 |
1.451 |
∞ |
55 |
|
|
甲基丙烯酸-2-羟基丙酯（2-HPMA） |
144.1 |
96（1.33kPa） |
1.027 |
1.446 |
13.4 |
26 |
|
|
甲基丙烯酸三氟乙酯 |
168 |
107 |
1.181 |
1.359 |
0.04 |
82 |
|
|
甲基丙烯酸缩水甘油酯（GMA） |
142 |
189 |
1.073 |
1.4494 |
2.04 |
46 |
|
|
N-羟甲基丙烯酰胺 |
101 |
熔点：74～75 |
1.10 |
|
∞ |
153 |
|
|
N-丁氧基甲基丙烯酰胺 |
157 |
125 |
0.96 |
|
0.001 |
|
|
|
二乙烯基苯 |
130.18 |
199.5 |
0.93 |
|
|
|
|
|
乙烯基三甲氧基硅烷 |
148 |
123 |
0.960 |
1.3920 |
|
|
|
|
γ-甲基丙烯酰氧基丙基三甲氧基硅烷 |
248 |
255 |
1.045 |
1.4295 |
|
|
|
|
单 体 名 称 |
功 能 |
||||||
|
甲基丙烯酸甲酯，甲基丙烯酸乙酯，苯乙烯，丙烯睛， |
提高硬度，称之为硬单体。 |
||||||
|
丙烯酸乙酯，丙烯酸正丁酯，丙烯酸月桂酯，丙烯酸-2-乙基己酯，甲基丙烯酸月桂酯，甲基丙烯酸正辛酯， |
提高柔韧性，促进成膜，称之为软单体。 |
||||||
|
丙烯酸-2-羟基乙酯，丙烯酸-2-羟基丙酯甲基丙烯酸-2-羟基乙酯，甲基丙烯酸-2-羟基丙酯，甲基丙烯酸缩水甘油酯，丙烯酰胺，N-羟甲基丙烯酰胺，N-丁氧甲基（甲基）丙烯酰胺，二丙酮丙烯酰胺（DAAM），甲基丙烯酸乙酰乙酸乙酯（AAEM）， 二乙烯基苯，乙烯基三甲氧基硅烷，乙烯基三乙氧基硅烷，乙烯基三异丙氧基硅烷，γ-甲基丙烯酰氧基丙基三甲氧基硅烷， |
引入官能团或交联点，提高附着力，称之为交联单体。 |
||||||
|
丙烯酸与甲基丙烯酸的低级烷基酯，苯乙烯 |
抗污染性 |
||||||
|
甲基丙烯酸甲酯，苯乙烯，甲基丙烯酸月桂酯，丙烯酸-2-乙基己酯， |
耐水性 |
||||||
|
丙烯睛，甲基丙烯酸丁酯，甲基丙烯酸月桂酯， |
耐溶剂性 |
||||||
|
丙烯酸乙酯，丙烯酸正丁酯，丙烯酸-2-乙基己酯，甲基丙烯酸甲酯，甲基丙烯酸丁酯， |
保光、保色性 |
||||||
|
丙烯酸，甲基丙烯酸，亚甲基丁二酸（衣康酸），苯乙烯磺酸，乙烯基磺酸钠，AMPS |
实现水溶性，增加附着力，称之为水溶性单体、表面活性单体。 |
||||||
